Çatallı Mil Komplesi
- Ana Sayfa
- Birim Parça
- Çatallı Mil Komplesi

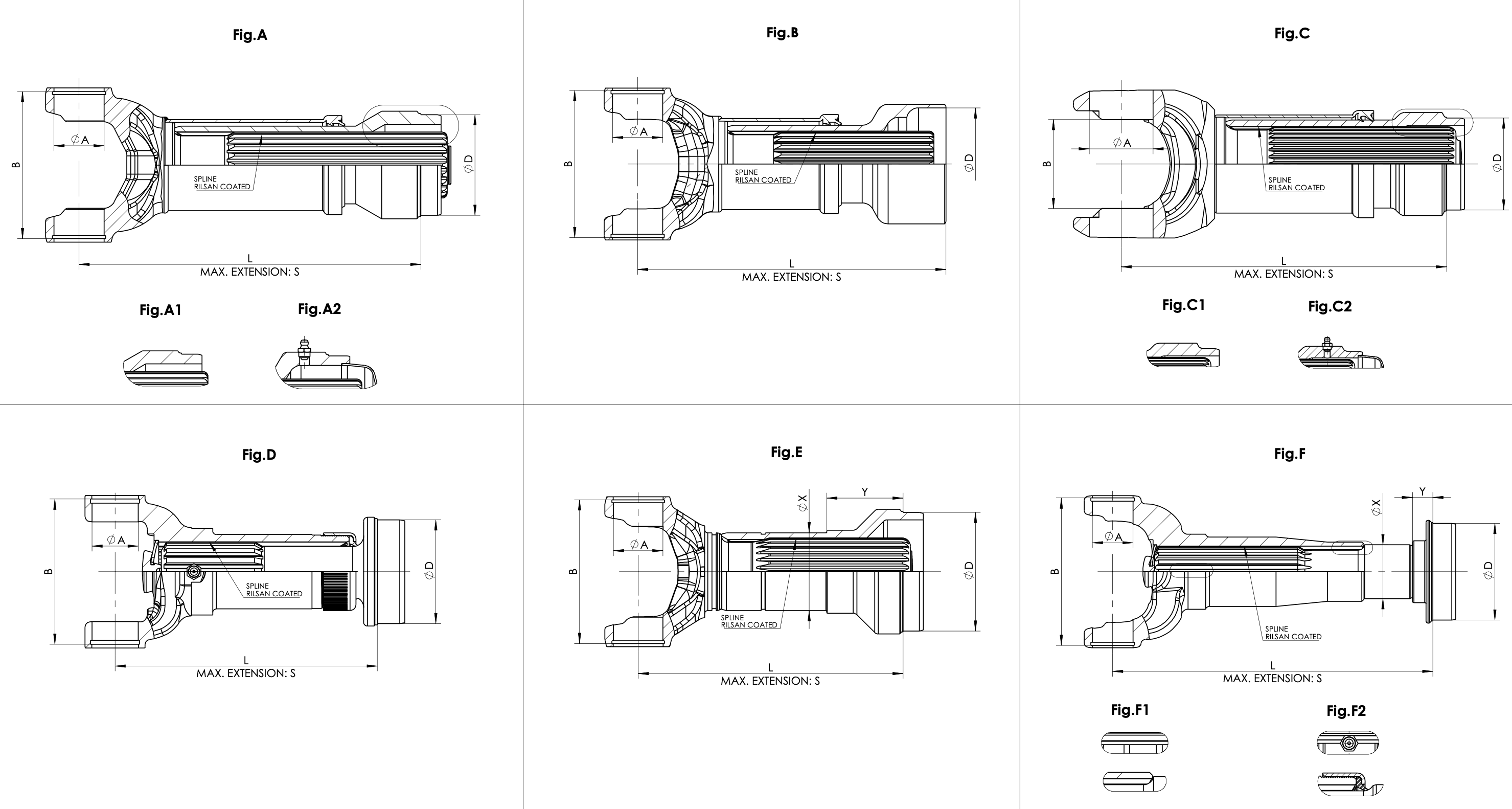

| PARÇA NO / PART NO | FIG | ØA | B | L | SPLINE | S | ß° | BORU / TUBE | ØD | X | Y | ISTAVROZ / UJ |
| 000.4.CM.002.01 | E | 38 | 113,5 | 304 | 55x2,5x20-DIN5480 | 100 | 25 | Ø98,0x2,0 | 94,3 | 65 | 141,5 | Ø38,0x110,0 |
| 114.4.KC.006.05 | D | 23,8 | 64,26 | 127 | SAEØ27,0x16C | 40 | 18 | Ø50,8x1,6 | 47,9 | - | - | Ø23,8x61,3 |
| 114.4.KC.006.06 | D | 23,8 | 64,26 | 127 | SAEØ27,0x16C | 40 | 18 | Ø50,8x2,4 | 46,3 | - | - | Ø23,8x61,3 |
| 114.4.KC.006.07 | D | 23,8 | 64,26 | 132 | SAEØ27,0x16C | 40 | 18 | Ø69,9x1,6 | 67 | - | - | Ø23,8x61,3 |
| 114.4.KC.006.08 | D | 23,8 | 64,26 | 127 | SAEØ27,0x16C | 40 | 18 | Ø44,5x2,4 | 40 | - | - | Ø23,8x61,3 |
| 114.4.KC.006.09 | D | 23,8 | 64,26 | 127 | SAEØ27,0x16C | 40 | 18 | Ø63,5x1,6 | 60,6 | - | - | Ø23,8x61,3 |
| 114.4.KC.006.10 | D | 23,8 | 64,26 | 132 | SAEØ27,0x16C | 40 | 18 | Ø76,2x1,6 | 73,3 | - | - | Ø23,8x61,3 |
| 114.4.KC.063.01 | D | 23,8 | 64,26 | 146 | SAEØ27,0x16C | 54 | 20 | Ø50,8x2,4 | 46,3 | - | - | Ø23,8x61,3 |
| 141.4.CM.004.01 | A2 | 30,2 | 109,2 | 199 | 45x1,5x28-DIN5480 | 50 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.CM.005.01 | A2 | 30,2 | 109,2 | 194 | 45x1,5x28-DIN5480 | 50 | 25 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.CM.005.02 | A2 | 30,2 | 109,2 | 211 | 45x1,5x28-DIN5480 | 50 | 25 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.CM.024.01 | A2 | 30,2 | 109,2 | 226 | 45x1,5x28-DIN5480 | 90 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.CM.024.02 | A1 | 30,2 | 109,2 | 191 | 45x1,5x28-DIN5480 | 90 | 30 | Ø88,9x2,4 | 84,3 | - | - | Ø30,2x106,3 |
| 141.4.CM.024.03 | A1 | 30,2 | 109,2 | 215 | 45x1,5x28-DIN5480 | 80 | 30 | Ø88,9x2,4 | 84,3 | - | - | Ø30,2x106,3 |
| 141.4.CM.024.05 | A1 | 30,2 | 109,2 | 226 | 45x1,5x28-DIN5480 | 90 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.03 | D | 30,2 | 109,2 | 191 | SAEØ38,1x16C | 70 | 25 | Ø88,9x2,4 | 84,4 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.05 | D | 30,2 | 109,2 | 188 | SAEØ38,1x16C | 55 | 25 | Ø50,8x2,8 | 45,5 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.06 | D | 30,2 | 109,2 | 188 | SAEØ38,1x16C | 70 | 25 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.07 | D | 30,2 | 109,2 | 188 | SAEØ38,1x16C | 70 | 25 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.08 | D | 30,2 | 109,2 | 185 | SAEØ38,1x16C | 55 | 25 | Ø50,8x2,4 | 46,3 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.09 | D | 30,2 | 109,2 | 188 | SAEØ38,1x16C | 55 | 25 | Ø76,2x1,6 | 73,3 | - | - | Ø30,2x106,3 |
| 141.4.KC.001.10 | D | 30,2 | 109,2 | 188 | SAEØ38,1x16C | 55 | 25 | Ø63,5x2,4 | 59 | - | - | Ø30,2x106,3 |
| 141.4.KC.025.01 | D | 30,2 | 109,2 | 215 | SAEØ38,1x16C | 70 | 30 | Ø88,9x2,4 | 84,4 | - | - | Ø30,2x106,3 |
| 141.4.KC.025.04 | D | 30,2 | 109,2 | 215 | SAEØ38,1x16C | 80 | 30 | Ø50,8x2,8 | 45,5 | - | - | Ø30,2x106,3 |
| 141.4.KC.025.05 | D | 30,2 | 109,2 | 221 | SAEØ38,1x16C | 90 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.025.06 | D | 30,2 | 109,2 | 219 | SAEØ38,1x16C | 70 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.025.07 | D | 30,2 | 109,2 | 221 | SAEØ38,1x16C | 75 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x106,3 |
| 141.4.KC.101.01 | F1 | 30,2 | 109,2 | 237 | SAEØ38,1x16C | 70 | 30 | Ø76,2x2,4 | 71,7 | 40 | 15 | Ø30,2x106,3 |
| 148.4.CM.002.01 | A1 | 34,9 | 109,2 | 245 | 48x1,5x30-DIN5480 | 110 | 22 | Ø88,9x2,4 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.002.02 | A1 | 34,9 | 109,2 | 245 | 48x1,5x30-DIN5480 | 110 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x106,3 |
| 148.4.CM.002.06 | B | 34,9 | 109,2 | 253 | 48x1,5x30-DIN5480 | 110 | 22 | N/A | 84,2 | - | - | Ø34,9x106,3 |
| 148.4.CM.002.07 | A2 | 34,9 | 109,2 | 253 | 48x1,5x30-DIN5480 | 110 | 22 | Ø90,0x3,0 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.007.01 | A1 | 34,9 | 109,2 | 217 | 45x2,5x16-DIN5480 | 100 | 22 | Ø90,0x3,0 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.007.02 | A1 | 34,9 | 109,2 | 217 | 45x2,5x16-DIN5480 | 100 | 22 | Ø88,9x2,4 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.007.03 | A1 | 34,9 | 109,2 | 228 | 45x2,5x16-DIN5480 | 100 | 22 | Ø70,0x3,0 | 64,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.009.01 | E | 34,9 | 109,2 | 250 | 48x1,5x30-DIN5480 | 110 | 22 | Ø88,9x2,4 | 84,3 | 60 | 96 | Ø34,9x106,3 |
| 148.4.CM.015.01 | A1 | 34,9 | 109,2 | 217 | 48x1,5x30-DIN5480 | 100 | 22 | Ø90,0x3,0 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.015.02 | A1 | 34,9 | 109,2 | 208 | 48x1,5x30-DIN5480 | 100 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x106,3 |
| 148.4.CM.015.03 | A1 | 34,9 | 109,2 | 208 | 48x1,5x30-DIN5480 | 100 | 22 | Ø88,9x2,4 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.015.04 | A1 | 34,9 | 109,2 | 217 | 48x1,5x30-DIN5480 | 100 | 22 | Ø88,9x2,4 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.016.01 | A1 | 34,9 | 109,2 | 183 | 48x1,5x30-DIN5480 | 80 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x106,3 |
| 148.4.CM.018.01 | A1 | 34,9 | 109,2 | 235 | 45x2,5x16-DIN5480 | 110 | 22 | Ø70,0x3,0 | 64,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.019.01 | A1 | 34,9 | 109,2 | 239 | 45x2,5x16-DIN5480 | 110 | 35 | Ø70,0x3,0 | 64,3 | - | - | Ø34,9x106,3 |
| 148.4.CM.020.01 | A1 | 34,9 | 109,2 | 180 | 45x1,5x28-DIN5480 | 75 | 22 | Ø88,9x2,4 | 84,3 | - | - | Ø34,9x106,3 |
| 148.4.KC.001.02 | D | 34,9 | 109,2 | 198 | SAEØ44,5x16C | 70 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x106,3 |
| 148.4.KC.001.04 | D | 34,9 | 109,2 | 198 | SAEØ44,5x16C | 75 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø34,9x106,3 |
| 148.4.KC.001.05 | D | 34,9 | 109,2 | 198 | SAEØ44,5x16C | 60 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø34,9x106,3 |
| 148.4.KC.001.06 | D | 34,9 | 109,2 | 198 | SAEØ44,5x16C | 60 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x106,3 |
| 151.4.CM.001.01 | A2 | 39,7 | 119,4 | 224 | SAEØ44,5x16C | 30 | 25 | Ø88,9x2,4 | 84,3 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.01 | D | 39,7 | 119,4 | 195 | SAEØ44,5x16C | 70 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.02 | D | 39,7 | 119,4 | 195 | SAEØ44,5x16C | 63 | 22 | Ø76,2x2,4 | 71,7 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.04 | D | 39,7 | 119,4 | 195 | SAEØ44,5x16C | 75 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.05 | D | 39,7 | 119,4 | 195 | SAEØ44,5x16C | 60 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.07 | D | 39,7 | 119,4 | 210 | SAEØ44,5x16C | 73 | 22 | Ø90,0x3,0 | 84,3 | - | - | Ø39,7x115,8 |
| 151.4.KC.001.08 | D | 39,7 | 119,4 | 205 | SAEØ44,5x16C | 60 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø39,7x115,8 |
| 151.4.KC.005.01 | D | 39,7 | 119,4 | 225 | SAEØ44,5x16C | 75 | 22 | Ø88,9x2,4 | 84,4 | - | - | Ø39,7x115,8 |
| 155.4.KC.002.01 | D | 34,9 | 129,13 | 200 | SAEØ44,5x16C | 70 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x126,2 |
| 155.4.KC.002.02 | D | 34,9 | 129,13 | 200 | SAEØ44,5x16C | 75 | 30 | Ø88,9x2,4 | 84,4 | - | - | Ø34,9x126,2 |
| 155.4.KC.002.03 | D | 34,9 | 129,13 | 200 | SAEØ44,5x16C | 63 | 30 | Ø76,2x2,4 | 71,7 | - | - | Ø34,9x126,2 |
| 155.4.KC.002.04 | D | 34,9 | 129,13 | 206 | SAEØ44,5x16C | 63 | 30 | Ø88,9x2,4 | 84,4 | - | - | Ø34,9x126,2 |
| 155.4.KC.002.05 | D | 34,9 | 129,13 | 206 | SAEØ44,5x16C | 63 | 30 | Ø90,0x4,0 | 82,3 | - | - | Ø34,9x126,2 |
| 163.4.CM.008.01 | A1 | 39,7 | 119,4 | 293 | 55x2,5x20-DIN5480 | 110 | 35 | Ø90,0x3,5 | 83,3 | - | - | Ø39,7x115,8 |
| 163.4.CM.008.02 | A2 | 39,7 | 119,4 | 293 | 55x2,5x20-DIN5480 | 110 | 35 | Ø88,9x2,4 | 84,3 | - | - | Ø39,7x115,8 |
| 163.4.CM.008.03 | A2 | 39,7 | 119,4 | 293 | 55x2,5x20-DIN5480 | 110 | 35 | Ø90,0x2,5 | 85,3 | - | - | Ø39,7x115,8 |
| 163.4.CM.008.04 | A2 | 39,7 | 119,4 | 293 | 55x2,5x20-DIN5480 | 110 | 35 | Ø88,9x2,4 | 84,3 | - | - | Ø39,7x115,8 |
| 420.4.CM.001.01 | A1 | 30,2 | 84,7 | 191 | 45x1,5x28-DIN5480 | 50 | 35 | Ø76,2x1,6 | 73,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.001.02 | A1 | 30,2 | 84,7 | 191 | 45x1,5x28-DIN5480 | 50 | 35 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.001.03 | B | 30,2 | 84,7 | 207 | 45x1,5x28-DIN5480 | 50 | 35 | N/A | 73,1 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.01 | A1 | 30,2 | 84,7 | 209 | 38x2x18-DIN5480 | 100 | 26 | Ø52,0x4,0 | 44,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.03 | A1 | 30,2 | 84,7 | 201 | 38x2x18-DIN5480 | 80 | 26 | Ø76,2x1,6 | 73,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.04 | A1 | 30,2 | 84,7 | 201 | 38x2x18-DIN5480 | 80 | 26 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.05 | A1 | 30,2 | 84,7 | 201 | 38x2x18-DIN5480 | 80 | 26 | Ø76,2x2,1 | 72,2 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.06 | A1 | 30,2 | 84,7 | 209 | 38x2x18-DIN5480 | 100 | 26 | Ø50,0x3,0 | 44,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.16 | A1 | 30,2 | 84,7 | 201 | 38x2x18-DIN5480 | 80 | 26 | Ø70,0x3,0 | 64,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.17 | A1 | 30,2 | 84,7 | 201 | 38x2x18-DIN5480 | 80 | 26 | Ø70,0x2,0 | 66,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.002.18 | B | 30,2 | 84,7 | 193 | 38x2x18-DIN5480 | 80 | 26 | N/A | 71,4 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.01 | A1 | 30,2 | 84,7 | 191 | 38x2x18-DIN5480 | 70 | 26 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.02 | A1 | 30,2 | 84,7 | 191 | 38x2x18-DIN5480 | 70 | 26 | Ø76,2x1,6 | 73,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.05 | A1 | 30,2 | 84,7 | 191 | 38x2x18-DIN5480 | 70 | 26 | Ø70,0x3,0 | 64,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.06 | A1 | 30,2 | 84,7 | 205 | 38x2x18-DIN5480 | 70 | 26 | Ø70,0x2,0 | 66,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.07 | B | 30,2 | 84,7 | 197,5 | 38x2x18-DIN5480 | 70 | 26 | N/A | 71,4 | - | - | Ø30,2x81,8 |
| 420.4.CM.003.08 | B | 30,2 | 84,7 | 209 | 38x2x18-DIN5480 | 70 | 26 | N/A | 71,4 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.01 | A1 | 30,2 | 84,7 | 250 | 38x2x18-DIN5480 | 110 | 35 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.02 | A1 | 30,2 | 84,7 | 237 | 38x2x18-DIN5480 | 110 | 35 | Ø60,0x3,0 | 54,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.03 | A1 | 30,2 | 84,7 | 254 | 38x2x18-DIN5480 | 110 | 35 | Ø63,5x2,1 | 59,5 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.04 | A1 | 30,2 | 84,7 | 217 | 38x2x18-DIN5480 | 110 | 35 | Ø50,0x3,0 | 44,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.05 | A1 | 30,2 | 84,7 | 254 | 38x2x18-DIN5480 | 110 | 35 | Ø63,5x2,4 | 59 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.06 | A1 | 30,2 | 84,7 | 243 | 38x2x18-DIN5480 | 140 | 35 | Ø50,0x3,0 | 44,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.07 | A1 | 30,2 | 84,7 | 220 | 38x2x18-DIN5480 | 120 | 35 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.004.08 | E | 30,2 | 84,7 | 211 | 38x2x18-DIN5480 | 110 | 35 | Ø70,0x2,0 | 66,3 | 45 | 96,5 | Ø30,2x81,8 |
| 420.4.CM.004.09 | E | 30,2 | 84,7 | 211 | 38x2x18-DIN5480 | 110 | 35 | Ø70,0x3,0 | 64,3 | 45 | 96,5 | Ø30,2x81,8 |
| 420.4.CM.004.10 | A1 | 30,2 | 84,7 | 237 | 38x2x18-DIN5480 | 110 | 35 | Ø60,0x2,0 | 56,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.005.05 | B | 30,2 | 84,7 | 257 | 38x2x18-DIN5480 | 80 | 35 | N/A | 54,1 | - | - | Ø30,2x81,8 |
| 420.4.CM.006.01 | E | 30,2 | 84,7 | 235 | 38x2x18-DIN5480 | 80 | 35 | Ø76,2x2,4 | 71,7 | 47 | 104 | Ø30,2x81,8 |
| 420.4.CM.006.02 | E | 30,2 | 84,7 | 235 | 38x2x18-DIN5480 | 80 | 35 | Ø76,2x2,4 | 71,7 | 45 | 96,5 | Ø30,2x81,8 |
| 420.4.CM.006.03 | E | 30,2 | 84,7 | 235 | 38x2x18-DIN5480 | 80 | 35 | Ø70,0x2,0 | 66,3 | 47 | 106 | Ø30,2x81,8 |
| 420.4.CM.006.04 | E | 30,2 | 84,7 | 235 | 38x2x18-DIN5480 | 80 | 35 | Ø70,0x2,0 | 66,3 | 45 | 96,5 | Ø30,2x81,8 |
| 420.4.CM.006.05 | E | 30,2 | 84,7 | 235 | 38x2x18-DIN5480 | 80 | 35 | Ø76,2x1,6 | 73,3 | 47 | 104 | Ø30,2x81,8 |
| 420.4.CM.007.01 | A1 | 30,2 | 84,7 | 237 | 38x2x18-DIN5480 | 130 | 35 | Ø60,0x3,0 | 54,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.007.02 | A1 | 30,2 | 84,7 | 250 | 38x2x18-DIN5480 | 130 | 35 | Ø76,2x2,4 | 71,7 | - | - | Ø30,2x81,8 |
| 420.4.CM.007.03 | A1 | 30,2 | 84,7 | 243 | 38x2x18-DIN5480 | 130 | 35 | Ø60,0x3,0 | 54,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.007.04 | A1 | 30,2 | 84,7 | 243 | 38x2x18-DIN5480 | 130 | 35 | Ø50,0x3,0 | 44,3 | - | - | Ø30,2x81,8 |
| 420.4.CM.007.05 | A1 | 30,2 | 84,7 | 246 | 38x2x18-DIN5480 | 140 | 35 | Ø70,0x3,0 | 64,3 | - | - | Ø30,2x81,8 |
| 740.4.CM.002.01 | A1 | 47,6 | 138,4 | 255 | 62x1,75x34-DIN5480 | 110 | 30 | Ø120,0x4,0 | 112,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.02 | A1 | 47,6 | 138,4 | 255 | 62x1,75x34-DIN5480 | 110 | 30 | Ø120,0x3,0 | 114,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.03 | A1 | 47,6 | 138,4 | 262 | 62x1,75x34-DIN5480 | 110 | 30 | Ø100,0x4,0 | 92,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.04 | A1 | 47,6 | 138,4 | 328 | 62x1,75x34-DIN5480 | 110 | 30 | Ø100,0x4,5 | 91,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.05 | A1 | 47,6 | 138,4 | 270 | 62x1,75x34-DIN5480 | 110 | 30 | Ø120,0x4,0 | 112,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.06 | A1 | 47,6 | 138,4 | 270 | 62x1,75x34-DIN5480 | 110 | 30 | Ø120,0x3,0 | 114,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.07 | B | 47,6 | 138,4 | 260 | 62x1,75x34-DIN5480 | 110 | 30 | N/A | 92,1 | - | - | Ø47,6x135,0 |
| 740.4.CM.002.08 | A1 | 47,6 | 138,4 | 262 | 62x1,75x34-DIN5480 | 110 | 30 | Ø100,0x6,0 | 88,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.004.01 | A1 | 47,6 | 138,4 | 348 | 62x1,75x34-DIN5480 | 150 | 44 | Ø100,0x4,0 | 92,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.004.02 | A1 | 47,6 | 138,4 | 348 | 62x1,75x34-DIN5480 | 150 | 44 | Ø100,0x4,5 | 91,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.004.03 | B | 47,6 | 138,4 | 376 | 62x1,75x34-DIN5480 | 150 | 44 | N/A | 92,1 | - | - | Ø47,6x135,0 |
| 740.4.CM.004.04 | B | 47,6 | 138,4 | 336 | 62x1,75x34-DIN5480 | 150 | 44 | N/A | 92,1 | - | - | Ø47,6x135,0 |
| 740.4.CM.006.01 | E | 47,6 | 138,4 | 255 | 62x1,75x34-DIN5480 | 80 | 30 | Ø120,0x3,0 | 114,3 | 75 | 73,6 | Ø47,6x135,0 |
| 740.4.CM.006.02 | E | 47,6 | 138,4 | 255 | 62x1,75x34-DIN5480 | 80 | 30 | Ø120,0x3,0 | 114,3 | 75 | 73,6 | Ø47,6x135,0 |
| 740.4.CM.007.01 | B | 47,6 | 138,4 | 296 | 62x1,75x34-DIN5480 | 80 | 44 | N/A | 92,1 | - | - | Ø47,6x135,0 |
| 740.4.CM.010.01 | A1 | 47,6 | 138,4 | 352,5 | 62x1,75x34-DIN5480 | 180 | 44 | Ø100,0x4,0 | 92,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.011.01 | A1 | 47,6 | 138,4 | 347,5 | 62x1,75x34-DIN5480 | 180 | 44 | Ø100,0x4,0 | 92,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.011.02 | A1 | 47,6 | 138,4 | 347,5 | 62x1,75x34-DIN5480 | 180 | 44 | Ø100,0x4,5 | 91,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.013.01 | A1 | 47,6 | 138,4 | 388 | 60x2,5x22-DIN5480 | 110 | 44 | Ø91,0x4,5 | 82,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.020.01 | A1 | 47,6 | 138,4 | 204 | 65x2,5x24-DIN5480 | 50 | 30 | Ø92,0x5,0 | 82,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.020.02 | A1 | 47,6 | 138,4 | 216 | 65x2,5x24-DIN5480 | 60 | 30 | Ø100,0x6,0 | 88,3 | - | - | Ø47,6x135,0 |
| 740.4.CM.022.01 | A2 | 47,6 | 138,4 | 313 | 65x2,5x24-DIN5480 | 100 | 30 | Ø92,0x5,0 | 82,3 | - | - | Ø47,6x135,0 |
